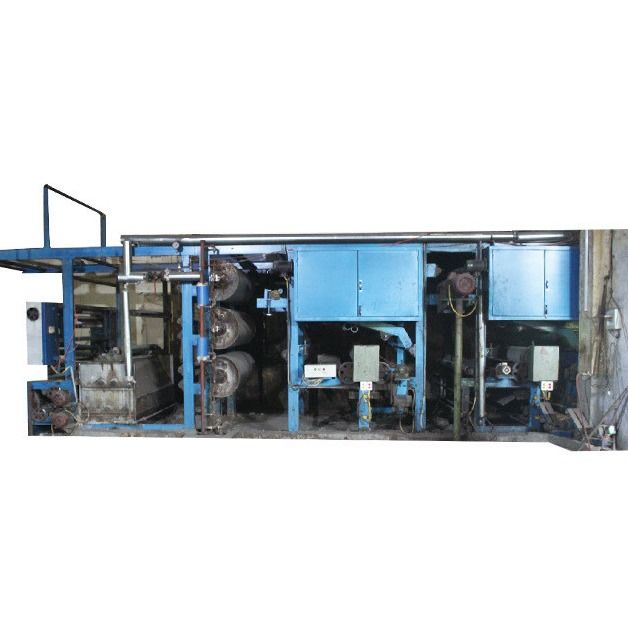

Minuto del proceso el 15-100m de la chamuscadora del gas de la materia textil

Quemador de gas personalizado para maquinaria profesional de ensamblaje de tejidos textiles industriales

Introducción del producto:

La exigencia de las calidades de los tejidos de punto es cada vez mayor.Especialmente para el recientemente popular proceso de estanterías de tela elástica, si se añade el soleado, el coste se reducirá en gran medida y la resistencia y los efectos sobre la superficie de la tela se mejorarán.

Este producto adopta las características de productos similares y utiliza el quemador MJA.y un tubo de enfriamiento circulante está equipado en el quemador para mantenerlo funcionando durante mucho tiempo y garantizar la uniformidad del fuegoLa vida útil puede alcanzar hasta cinco años, y el consumo de energía se reduce en un 50%, lo que reduce en gran medida el coste de fabricación.

Características:

1La estructura es compacta y la distancia entre los rodillos es pequeña.

2Todos los rodillos, excepto los rodillos de transición, son rodillos dinámicos con disminución de la tensión y evita la corrugation.

3El control PLC y la regulación de la velocidad de conversión de frecuencia garantizan un sincronismo estable y evitan la corrugation.

4Los marcos y los rodillos de la máquina tienen una alta resistencia mecánica, una tolerancia de ajuste reducida y una transmisión estable para evitar la corrugation.

5La transmisión de tipo S múltiple y la separación de hilos evitan la corrugation y la descamación y aseguran una quemadura uniforme.

Parámetros técnicos:

1Distinguir el vehículo: izquierda, derecha

2ancho: 2.200 mm

3Fuente térmica: gasolina, gas natural y petróleo

4Consumo de energía: tomemos como ejemplo la gasolina y la máquina de 2.200 mm de ancho: 10 L/h

5Velocidad: de 40 a 100 m/min.

6- Protección del medio ambiente: equipado con un dispositivo de eliminación de polvo; conforme a las normas, sin contaminación y con bajo nivel de ruido

7- Métodos de horno: horno contrario, horno de corte y horno

8- Ajuste de la extensión: 570 cilindro de refrigeración ajustable.

9Tratamiento del punto de ruptura: el quemador gira en otra dirección automáticamente

10- Formas de refrigeración: vapor, agua

11- Nivel de canto: por encima del nivel 4

Aplicación:

Esta máquina se utiliza para quemar las telas como el algodón puro tubular y poliéster de algodón trenzado, para eliminar las impurezas y acumular en la superficie de las telas.

Los principales parámetros técnicos:

1.Maquina de la siguiente forma: tejidos de alimentación de ancho abierto con tipo tubular, tejidos de corte de ancho abierto con tipo tubular.

2Dirección de la máquina: izquierda o derecha

3Velocidad de la máquina: 50-100 m/min.

4ancho nominal: 1300 mm

5Método de transmisión de la forma y del tejido: dos quemadores (tipo radiante), de doble cara (uno positivo y otro inverso)

6Presión comprimida del quemador al cilindro: 0,245 MPa

7. Recursos de calefacción: gas licuado o gasolina (el dispositivo de gasificación de la gasolina es autocuidado por los usuarios).

8Consumo de calefacción de un solo quemador: 20 m3/h

9Modo de transmisión: conversión de frecuencia de intercambio.

10Potencia instalada: aproximadamente 6,7 KW

La estructura de la máquina:

1. Marco de la máquina: utiliza principalmente las formas estructurales de acero, principalmente en canales de acero.

2Dispositivo de expansión: utilizar un par de guías circulares, en dos lados hemisféricos anillo de rodamiento.

3. Quemador: cada quemador contiene un quemador y una boquilla. El cuerpo del quemador está hecho de hierro fundido, en el interior hay dos canales de agua de refrigeración,ambos extremos del cuerpo del quemador tienen un valor de corte para ajustar el ancho del marcoLa boquilla es perforada por unas 2000 piezas de placas de acero inoxidable de 0,8 mm, apiladas entre sí.y está equipado con un dispositivo fijo de ajuste del ángulo de disparo.

4. tubería: el anfitrión está hecho principalmente de tubo de soldadura de Φ2′′, y está provisto de un mezclador, un extintor de incendios y un dispositivo antiexplosión de valor electromagnético,el tubo de rodillos en el quemador tiene Φ570 mm y está equipado con un inyector.

5. Capó: está hecho de acero inoxidable de 1,5 mm, en la parte superior es ventilador de flujo axial.

6. extinción de incendios: está hecho de acero inoxidable de 2 mm, hay una puerta en cada dirección de alimentación y salida, es fácil de desmontar, la tapa se puede abrir por completo,Dentro de la caja hay dos filas de tuberías de vapor de hueco, está hecho de acero inoxidable.

7. Placa de soporte de expansión activa: está compuesta por rueda de sobrealimentación, placa de soporte y barra telescópica, la barra telescópica tiene cuatro estándares, rango de adaptación: 14 "~ 55".

Otros: el material del dispositivo de alimentación de agua es acero inoxidable.
