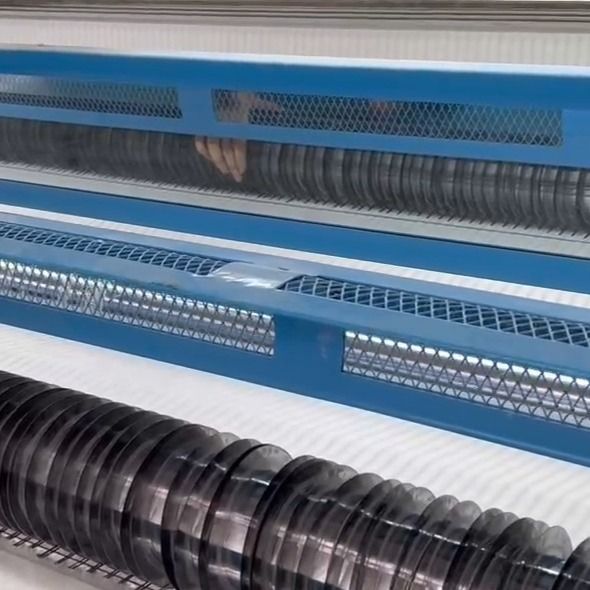

Un minuto más seco de la maquinaria en venta los 50m de la materia textil de la materia textil de la tela

Máquinas de secado de tejidos con control de frecuencia 10 ~ 50 m/min 15000 × 3400 × 3600 mm

I. Características principales

1. La máquina de chamuscado de cilindro eléctrico SL/D270 adopta la fuente de alimentación industrial como energía cinética, un nuevo material de ahorro de energía de alta eficiencia: varillas de carburo de silicio como fuente de calentamiento eléctrico, y el cilindro de aleación Fe-Ni-Cr como cuerpo de combustión calentado. El cilindro tiene 270 mm de diámetro exterior y está provisto de cuatro varillas rectas de carburo de silicio con un diámetro de 40 mm en el interior, y el extremo frío del cilindro y la región de calentamiento están protegidos relativamente.

2. Además, la característica de la varilla de carburo de silicio se aplica completamente en la investigación y el desarrollo de los productos. El semiconductor de la varilla de carburo de silicio es mucho más alto que la resistencia del conductor metálico, cuando la temperatura aumenta entre 800 °C y 1000 °C, la temperatura es más alta y la resistencia es más baja (en donde la temperatura técnica de la máquina de chamuscado está en este rango), por lo tanto, genera un efecto de ahorro de energía obvio. La transferencia de calor de la fuente de calor de la varilla de carburo de silicio es la transferencia de calor por radiación, y la tasa de desperdicio de su valor calorífico en la cavidad de radiación es inferior al 3%.

3. Realizamos algunas mejoras en el material y la estructura del cilindro en línea con la transferencia de calor por radiación de la varilla de carburo de silicio, y modificamos la proporción de aleación de hierro, cobre, níquel y cromo. La estructura exterior y el grosor de la pared del cilindro se mejoran mediante un cálculo preciso y pruebas repetidas de acuerdo con los requisitos de transferencia de calor, lo que permite que el cilindro tenga una transferencia de calor uniforme y rápida y menos pérdida de calor, y asegura que la cavidad del cilindro sea una fusión saturada para la radiación de calentamiento de la varilla de carburo de silicio para compensar completamente el valor calorífico de chamuscado en el proceso de chamuscado.

4. El cilindro de una máquina de chamuscado de combustible original está desnudo, y su cara de trabajo es solo el 20% del cilindro, por lo que se pierde una gran parte del valor calorífico en el chamuscado. Esta máquina está provista adicionalmente de un cuerpo de caja de aislamiento térmico debajo de la parte de chamuscado del cilindro para preservar el calor para el 70% de la cara no trabajada en el cilindro, a fin de mantener la temperatura del cilindro dentro de la temperatura tecnológica preestablecida durante un largo plazo, y reducir el ajuste frecuente de la temperatura para las varillas de carburo de silicio, lo que demuestra obviamente el efecto de ahorro de energía.

5. La máquina de chamuscado de cilindro de combustible tradicional adopta la quema de aceite diésel como fuente de calor, y consume unos 30 kg de aceite diésel cada hora, en la que se emiten 45 metros cúbicos de dióxido de carbono y otros gases y partículas pm de la chimenea de combustión. Mientras que el chamuscado eléctrico no necesita otros combustibles, por lo que se elimina la emisión de combustible de chamuscado, y se omite la chimenea de combustión.

6. El sistema eléctrico de esta máquina está diseñado de acuerdo con el principio de chamuscado y la característica de la varilla de carburo de silicio, y adopta el control inteligente en todo el proceso. El consumo de energía real de las varillas de carburo de silicio es inferior al 70% en el rango de temperatura preestablecido entre 800-1000 °C, lo que ahorra en gran medida el consumo de energía. El diseño distintivo del circuito asegura un funcionamiento estable y confiable, y un control conveniente y seguro.

7. Para tener en cuenta la reconstrucción de las empresas de impresión y teñido a la máquina de chamuscado original en el proceso de desarrollo, el cuerpo de la caja está diseñado en línea con la máquina de chamuscado de combustible original tanto como sea posible, con la transmisión mecánica y la ruta de entrega de la tela permanecieron y solo se reemplazó el cuerpo principal de chamuscado. El costo de reconstrucción es solo una quinta parte de la máquina en general, y la reconstrucción solo requiere tres días, lo que muestra completamente el efecto de la máquina original, reduce el costo de producción, mejora la calidad del producto y elimina la emisión de combustible en el chamuscado, logrando así varios efectos de aplicación.

II. Principales índices técnicos:
Modelo y especificación SL/D270
Ancho de trabajo efectivo 200--1900 mm
Velocidad de entrega de la tela 20~110 m/min
Especificación del cilindro Ø270×2530
Combinación de varillas de carburo de silicio 2×2×Ø40
Temperatura constante en la superficie del cilindro 900~1000 °C
Capacidad instalada 105 KW

III. Comparación con productos similares
En comparación con la máquina de chamuscado de cilindro de combustible convencional y la máquina de chamuscado de quemador de combustible, esta máquina se caracteriza por un menor consumo de energía, alta temperatura superficial, pequeña diferencia de temperatura, alto grado de chamuscado, sin contaminación ambiental y excelente estabilidad, y puede ahorrar el costo de producción hasta en tres quintas partes para la misma variedad.

La principal comparación económica es la siguiente:

Nota: Los precios de la electricidad, el motor diésel y el gas en la tabla anterior son el precio estándar nacional emitido en octubre de 2010.

En la producción normal de plantas de teñido comunes, puede chamuscar tela de 50,000-60,000 metros todos los días. Si la reducción del costo de chamuscado por cada metro es de RMB 0.05, se pueden ahorrar RMB 2,500-3,000 de costo de producción todos los días, y se pueden reducir las emisiones de 450 metros cúbicos de dióxido de carbono.

Ancho: 2200--2300 mm.
Características: con un cepillo duro suave o caja raspadora además de impurezas, efecto de eliminación de impurezas, la humedad de la tela se seca de manera uniforme y estable, efecto de estiramiento de las variedades obvias.
Potencia instalada: 7.5 ~ 12.5KW
Uso del producto: el raspado de la tela de pana, cepillo redondo, tratamiento de horneado de tambor de secado. Para que la puerta de la bombilla se encoja a los requisitos del proceso, mientras que el proceso de limpieza de la tela.
Modelo y especificaciones: SL / 230 ancho nominal 2200 mm
Dimensiones del producto: 15000 × 3400 × 3600 (mm)
Velocidad: 10 ~ 50 m / min (control de frecuencia)
Presión de vapor del tubo de secado: ≤ 0.2Mpa
Potencia instalada: 10 ~ 22KW
Para humedecer la humedad: 12 ~ 18%
Recuperación de humedad de caída: 4 ~ 6%
Características principales: La máquina soporta el movimiento de los diversos componentes del soporte son por la viga de acero vertical y horizontal atornillada, estructura simple, toda la parte de la máquina fácil de ajustar el mantenimiento y el desmontaje. La máquina a la caja húmeda tiene una tubería de agua de cocción de la cámara de vapor, respectivamente, de la función de aislamiento y captación. El motor de accionamiento principal de la máquina es impulsado por el engranaje de transmisión para girar el cilindro. Además de secar las telas, sino también de la tela y tomar el ancho de la puerta de la tela del uso. Esta máquina está equipada con un mecanismo de eliminación de impurezas, aumenta la holgura del efecto heteroarílico de la tela de algodón.
